Ankerquerdruckansatz

Folgend ist die allgemeine Situation an einer vorspringenden Baugrubenecke dargestellt.

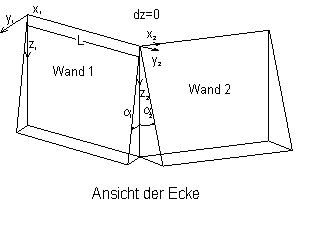

Geometrie einer vorspringenden Baugrubenecke
Die beiden Wände können zusätzlich einen Höhenversprung an der Ecke haben. Anker auf der Wand 2 verlaufen mehr oder weniger parallel zur Wand 1 und erzeugen aufgrund der Ankerkrafteinleitung einen in der Regel nicht vernachlässigbaren Ankerquerdruck auf die Wand 1 (und umgekehrt). Zur Ermittlung dieses Ankerquerdruckes wurde ein Programm erstellt, dessen Ergebnisse beispielhaft folgend dargestellt sind.

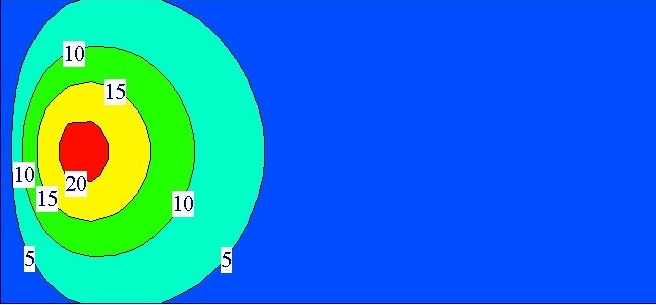

Ankerquerdruckverteilung als Isolinien über die Wand (Beispiel)

Obige Abbildung 2 zeigt in einer Wandansicht Größe und Verteilung des Ankerquerdruck infolge einer Ankerplatte, welche etwa am linken Bildrand in einer Entfernung von 2 m hinter der dargestellten Wand liegt. Die vorspringende Baugrubenecke befindet sich am rechten Bildrand.

In die Berechnung gehen neben den geometrischen Abmessungen, wie Wandbreite und -höhe, Ankerplattengröße und -lage, die Ankerkraft selbst und die Baugrundeigenschaften ein.
