Polsterwand

Folgendes Beispiel ist eine Nachrechnung einer der vier Wände, welche in der Bundesanstalt für Strassenwesen in den Jahren 1987-1990 im Maßstab 1:1 hergestellt und anschließend über ein quadratisches Einzelfundament belastet wurden (Literatur: s. Thamm, B.R., Krieger, J., Krieger, B., Lesniewska, D.).

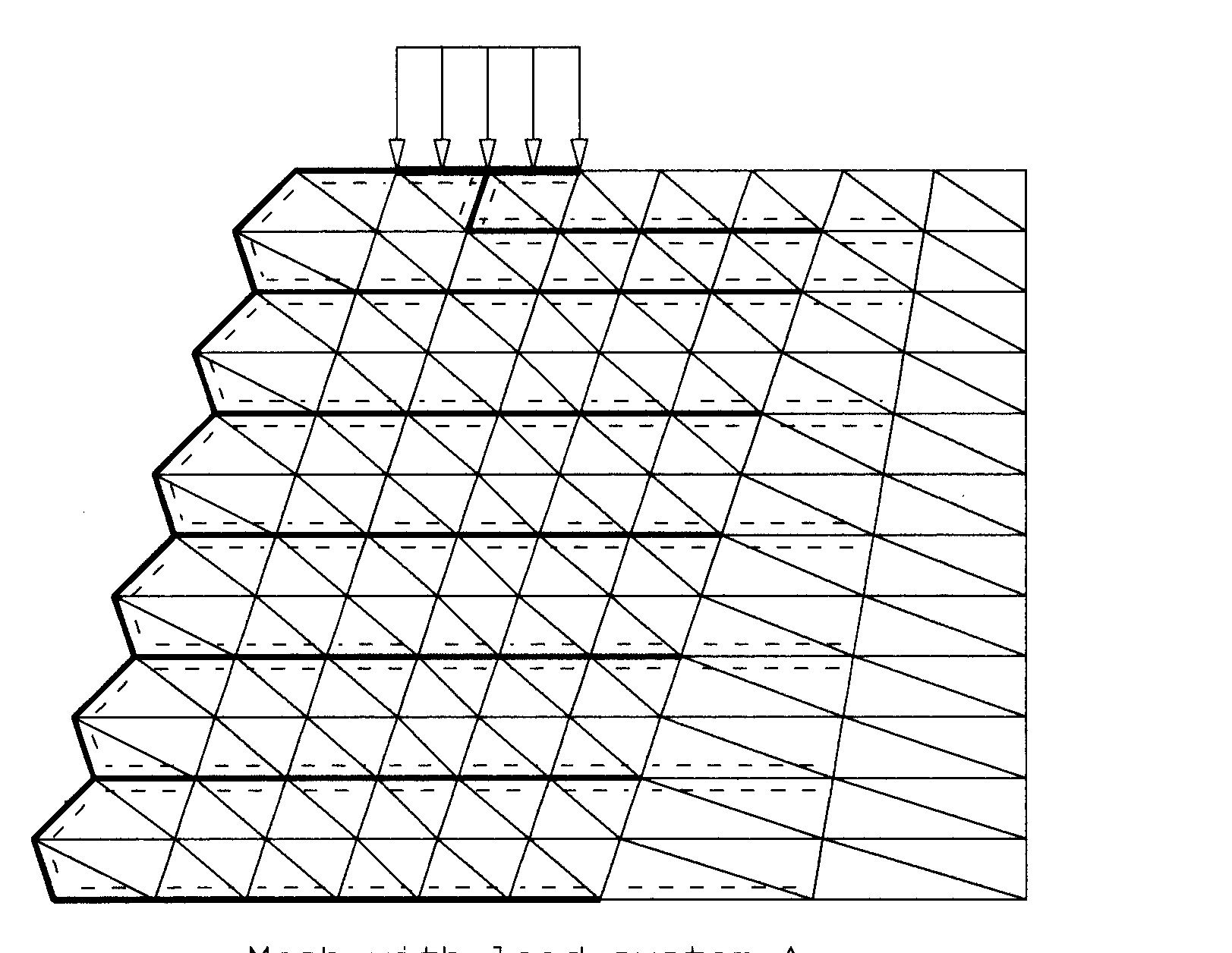

Folgend dargestelltes endgültiges Netz wurde gemäß der vorgegebenen Herstellungsfolge lagenmäßig aufgebaut. Für die Zwischenbauzustände mußte, wie in der Versuchshalle, jeweils die nächste Geotextilelementkette an der Luftseite mittels eines Balkenelementes gestützt werden.
Netz der endgültig aufgebauten Polsterwand

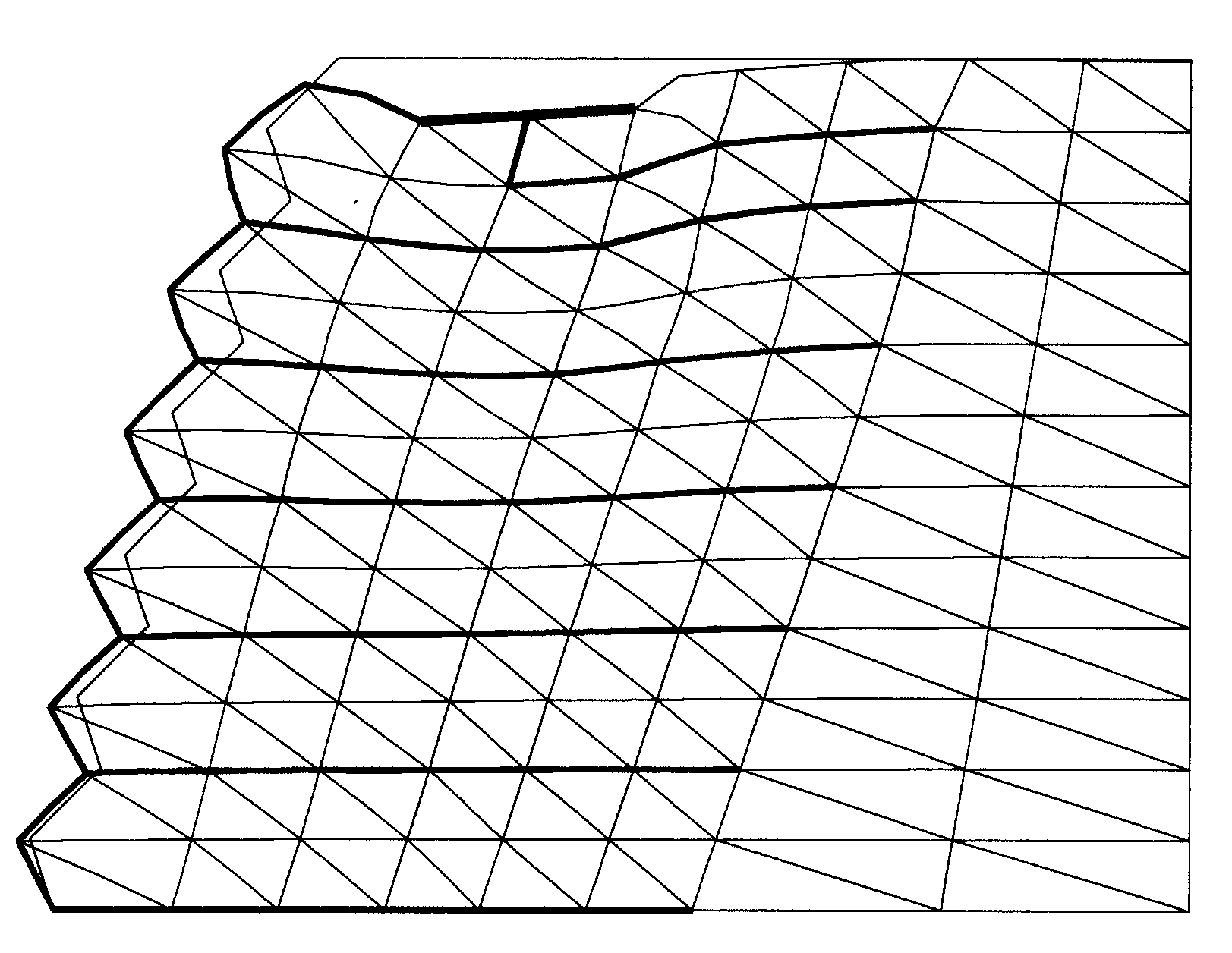

Die folgende Abbildung gibt das verformte Netz nach dem Aufbringen der Fundamentlast wieder. Größe und Richtung des Deformationsfeldes stimmen sehr gut mit den Meßwerten überein.
Deformiertes Netz im Endzustand

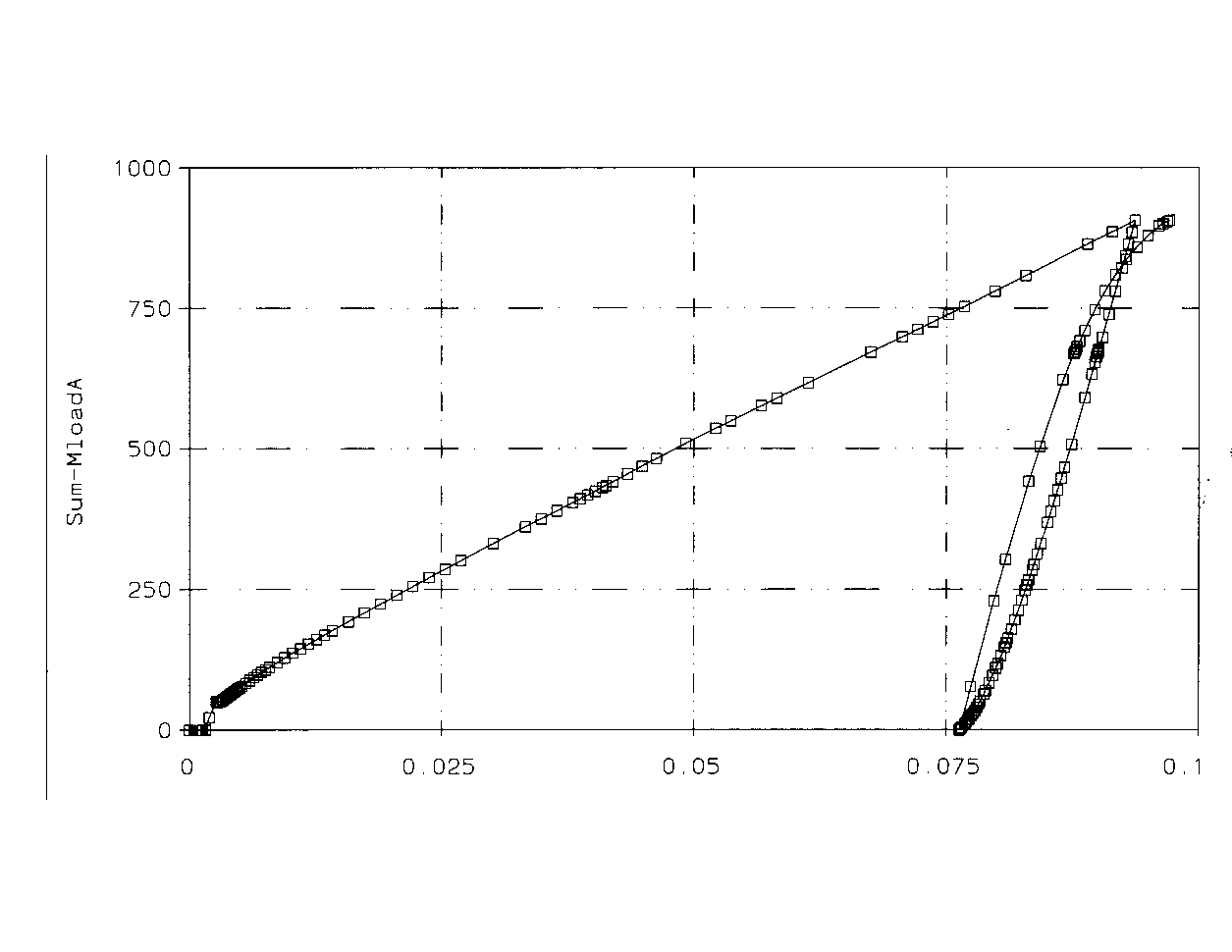

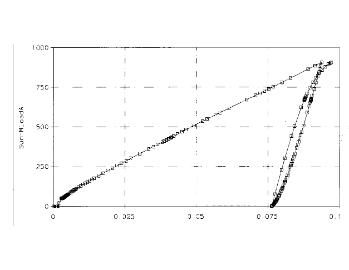

Die folgende Abbildung 3 gibt die Last-Verschiebungslinie eines ausgewählten Meßpunktes infolge Erstbelastung und die Hystereseschleife eines Ent- und Wiederbelastungsastes wieder.
Fundament Erstbelastung, Ent- und Wiederbelastung über eine ausgewählte Knotenverschiebung
Der Analysetyp ist etwa zwischen Typ A und Typ B anzusiedeln. Es wurde nur eine Analyse durchgeführt (Typ A), die notwendigen Stoffkennwerte wurden der entsprechenden Literatur entnommen und nicht weiter geprüft oder geändert. Die Qualität dieser Ergebnisse ist mehr als zufriedenstellend. Bezüglich der Quantität kann festgestellt werden, daß die maximale Verschiebung von ca. 95 cm etwas zu groß ist gegenüber gemessenen 75 cm, am Ende der Entlastungsphase wurden rechnerisch ca. 75 cm ermittelt, während im Versuch 55 cm gemessen wurden. Auf eine Neuberechnung wurde verzichtet.
