Beispiel: Sicherheitsindex für Spundwandbauwerke

Im Rahmen der Harmonisierung der europäischen Normen waren verschiedene Grenzustandsbetrachtungen zu möglichen Versagensmechanismen von Spundwandbauwerken nach verschiedenen Vorschriften zu betrachten und bezüglich des jeweils erreichbaren Sicherheitsniveaus zu beurteilen.

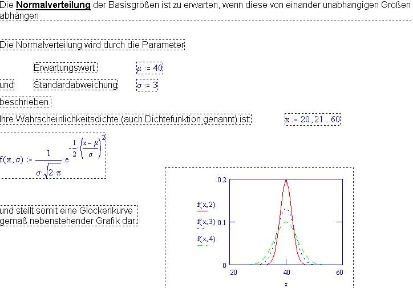

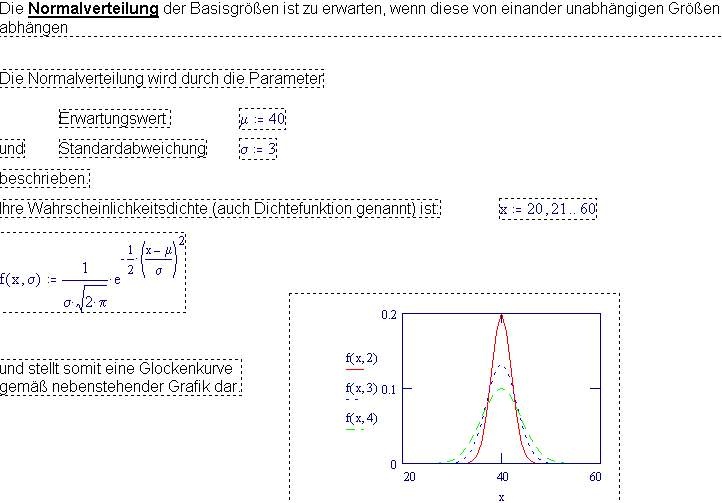

Als Basisvariablen wurden der Reibungswinkel und die Kohäsion herangezogen. Die Basisvariablen wurden in einem ersten Schritt als normalverteilt angesehen.

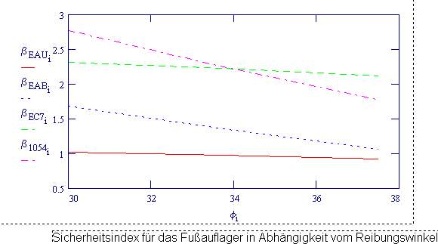

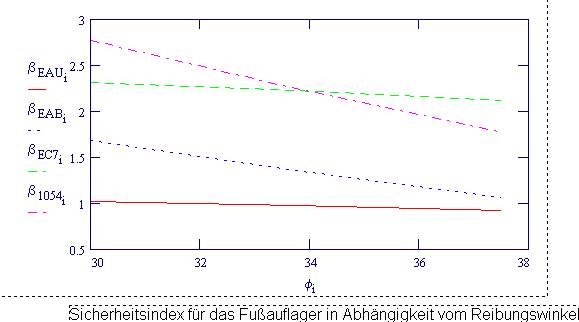

Untenstehend sind beispielhaft die Ergebnisse in Form des Sicherheitsindexes aufgetragen über die Basisvariable Reibungswinkel dargestellt. Die Kurven sind jeweils nach verschiedenen Sicherheitskonzeptionen berechnet worden. Die Indizes an der y-Achse geben die jeweilige Vorschrift an. Die Berechnungen wurden nach der 2.-Order-2. Moment-Methode für nichtlineare Grenzzustandsbetrachtungen durchgeführt.
